i.MX RT – 选择GPIO1或者GPIO2?

/ 0评 / 1

Config Tools for i.MX v7是个好工具,能够生成很多GPIO配置,但是工程通常不是一次性完成的,这会导致经常的粘贴来粘贴去代码...

最近发现一个比较迷惑的寄存器.

IOMUXC_GPR_GPR26,功能就是选择GPIO1或者GPIO2... 选择?选择来干什么,达到什么目的?

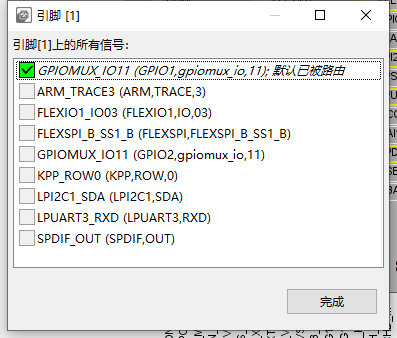

原来有些IO既是GPIO1,又是GPIO2,比如如图的.

比如选中GPIO1,那么这个PAD的意义是GPIO1.11,如果选中GPIO2,那么PAD的意义是GPIO2,11,实际上,GPIO1和GPIO2在这里内部共用一个焊盘.(内部金线都连在同一个PAD)

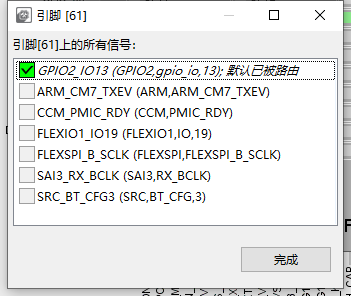

如果某些PAD只有GPIO1或者GPIO2,不受这个影响,比如下面这个.

其实在IMXRT1010这么低端下面是没什么用的(毕竟操作GPIO1,GPIO2没区别啊),实际上是给IMXRT1060用的,切换HS_GPIO外设和普通GPIO.

具体来说官方已经给了解释:https://www.be1scrm.com/community/docs/DOC-342954
