收了个垃圾小玩具DE3815TYKE

手来的玩具,比华为GI945贵不少呐.

主要配置(不可想象的低配置):

CPU: Intel Atom® Processor E3815 (512K Cache, 1.46 GHz) 单核单线程

内存: 最大配备8G DDR3L-1066 1.35V SO-DIMM,前任卖家给我配的是KVR16LS11S6/2,2G DDR3L-1600 1.35V SO-DIMM

视频接口: 最大双屏1080P,HDMI, VGA在外面,eDP接口在板载.

网络:RTL8186 PCIe GBe(10/100/1000Mbps 自适应), 1x half-lengh mini PCIe(没有安装,带天线接口)

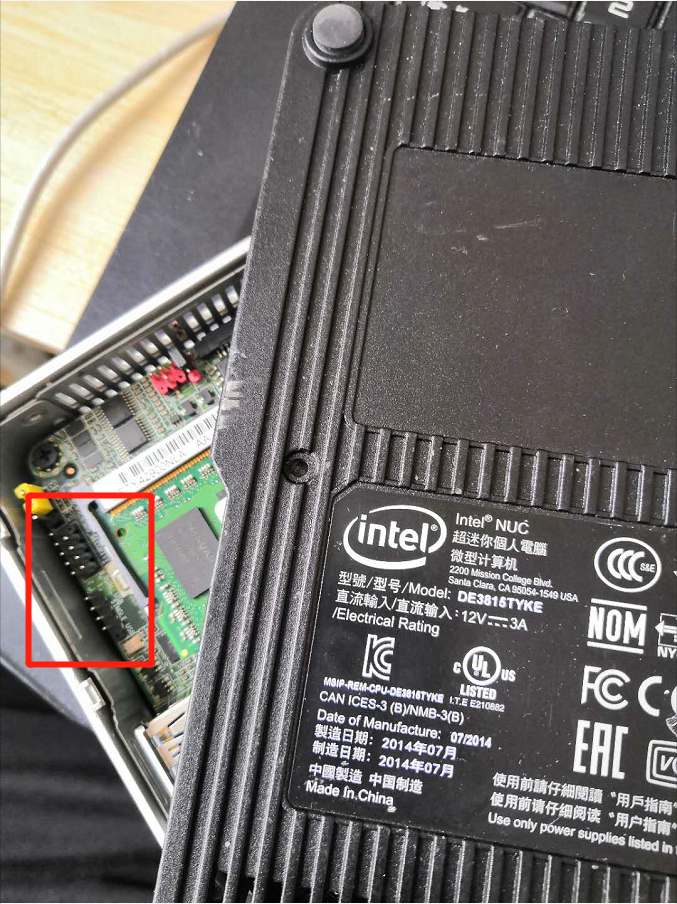

USB:前面板1个USB 3.0,后面板2个USB 2.0,内部(图上红框)3个USB 2.0

存储:SATA 2.0 *1, 4GB onboard eMMC via SATA

音频:耳机孔(高清音频技术)

虚拟化:VT-x(有) VT-d(无) TPM(有)

操作系统限定:Windows 7/8/10 (因为Linux驱动会哭.)

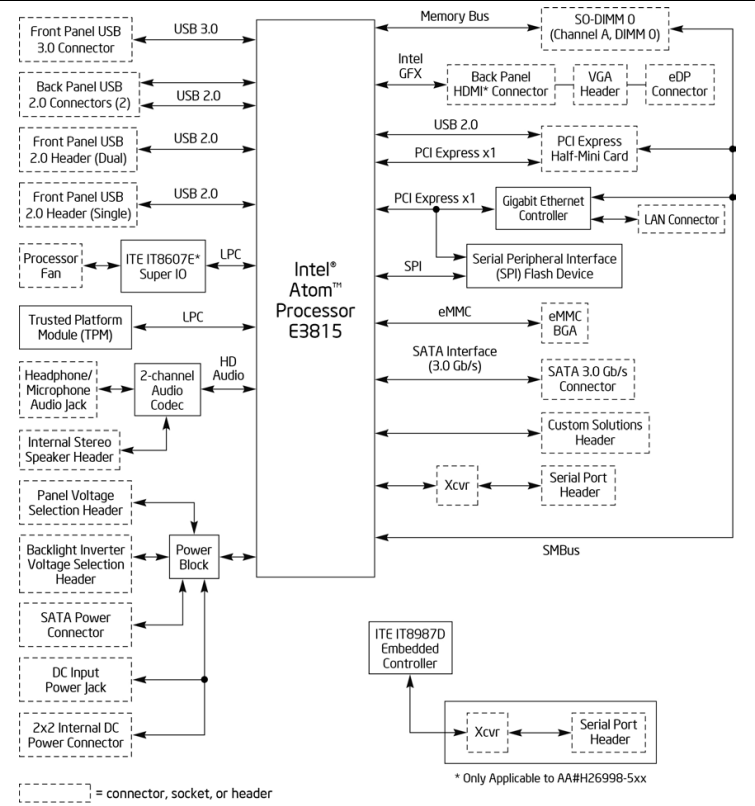

基本架构:

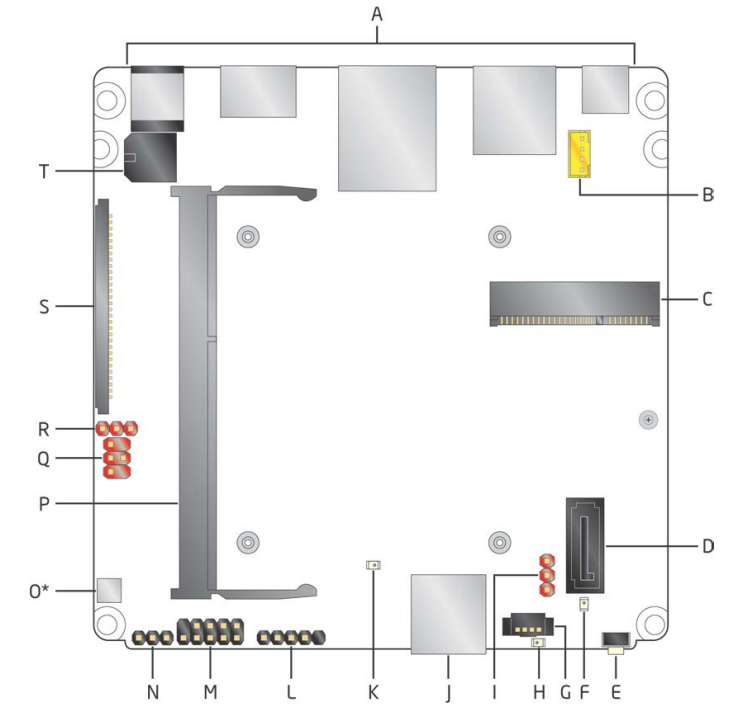

内部接口:

  • A => 背板接口(USB2.0 * 2 + HDMI + 电源 + 音频 + VGA)
  • B => 内部立体声连接器
  • C => PCI-E连接器
  • D => SATA连接器
  • E => 发光电源按钮
  • F => 待机LED
  • G => SATA电源接口
  • H => 硬盘灯
  • I => EMMC电压选择
  • J => 前USB3.0接口
  • K => USB挂起指示
  • L => 1个USB2.0排针
  • M => 2个USB2.0排针
  • N => BIOS配置排针
  • O => 无(如果有的版本是蜂鸣器)
  • P => 内存槽
  • Q => 屏幕面板LED正电压选择
  • R => 屏幕面板LED负电压选择
  • S => eDP连接器
  • T => 外部供电电源接头

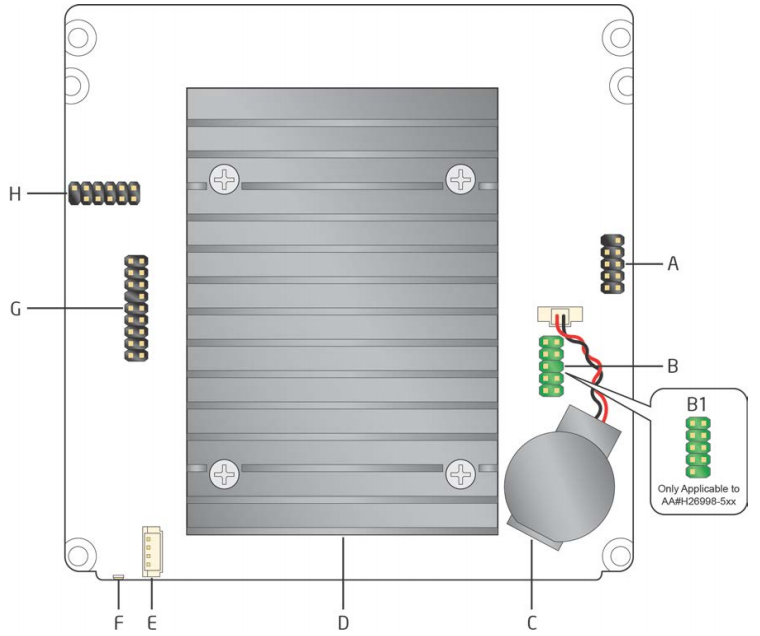

内部接口:

  • A =>前面板排针(2.0mm)
  • B/B1 => 串口(2.0mm)
  • C => 电池
  • D => 温度监控
  • E => 处理器风扇
  • F => 电源LED
  • G => 用户自定义功能
  • H => VGA接口(2.0mm)

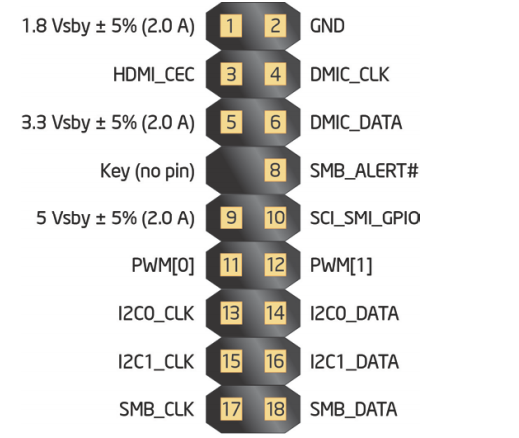

其中自定义接口似乎是可以自由操作的GPIO(但是暂时不知道怎么操作的):

由于现在硬盘还没有,所以过段时间再测试,现在拿几个典型比较下,更高级的不说,毕竟这已经是超级低端货了.

Intel比较页面:https://ark.intel.com/content/www/cn/zh/ark/compare.html?productIds=36331,78476,78867

比同期出的J1900差,毕竟价格也低了,比之前的N270好一些,但是我觉得N270更好用,主要是GI945便宜呐.
