目前目前环境没有台式机,所以还没验证PCIE的约束,目前已经测出光口,时钟,LED等等,不建议买,非要买随意.
板载的芯片,晶体,LED约束.
流水灯视频:https://youtu.be/2uNDjfA1l-0
A12 - 板载双色灯(绿)
A13 - 板载双色灯(红)
C12 - 挡板上的LED
B12 - 挡板上的LED
B10 - DEBUG LED4C
A10 - DEBUG LED3C
C11 - DEBUG LED2C
B11 - DEBUG LED1C
B9 - HEART LED
G10 - PCA9535 SDA - JTAG
G9 - PCA9535 SCL
E18(D18) - DIFF_HSTL_I 100MHz
G9 - PCIE SMCLK
G10 - PCIE SMDAT
PCA9535芯片上的两排电阻中间的引脚.
A14
E12
E13
F10
C9

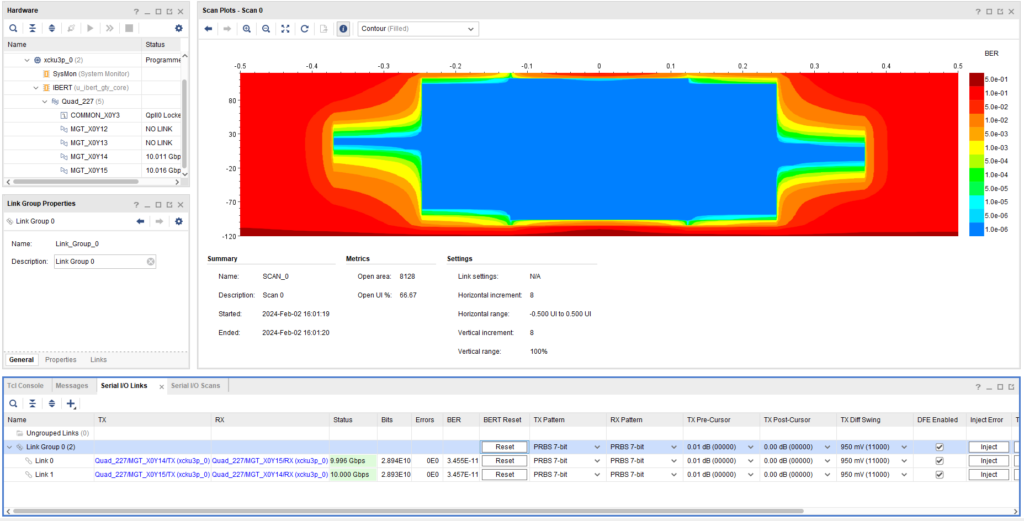

D9MGT约束,由于没25G线,所以我是10G测试的.
MGTREFCLK0 227 - 156.25MHz
QUAD_227 MGT_X0Y14 - NIC1
QUAD_227 MGT_X0Y15 - NIC2

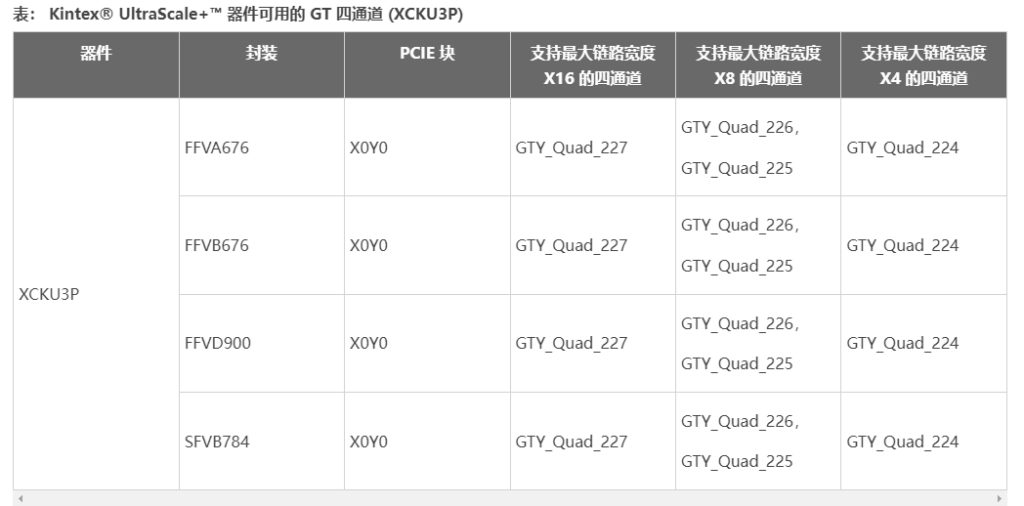

PCIE暂时还没设备测试,看PG213就知道一定在224+(225 or 226),具体还没测量.
固化程序Flash型号是MT25QU256.
