为了测试一个未知板的内存是不是好用,最方便的方法应该就是建一个软核测试了,几乎不用写代码,先上整体框图.
输入时钟是50MHz,输出校准成功则LED拉高(避免连内存配置都出问题),UART输出,大致步骤简单说一说.
- 创建Microblaze最小系统 (串口,核心)
- 创建MIG核
- 连接复位等信号

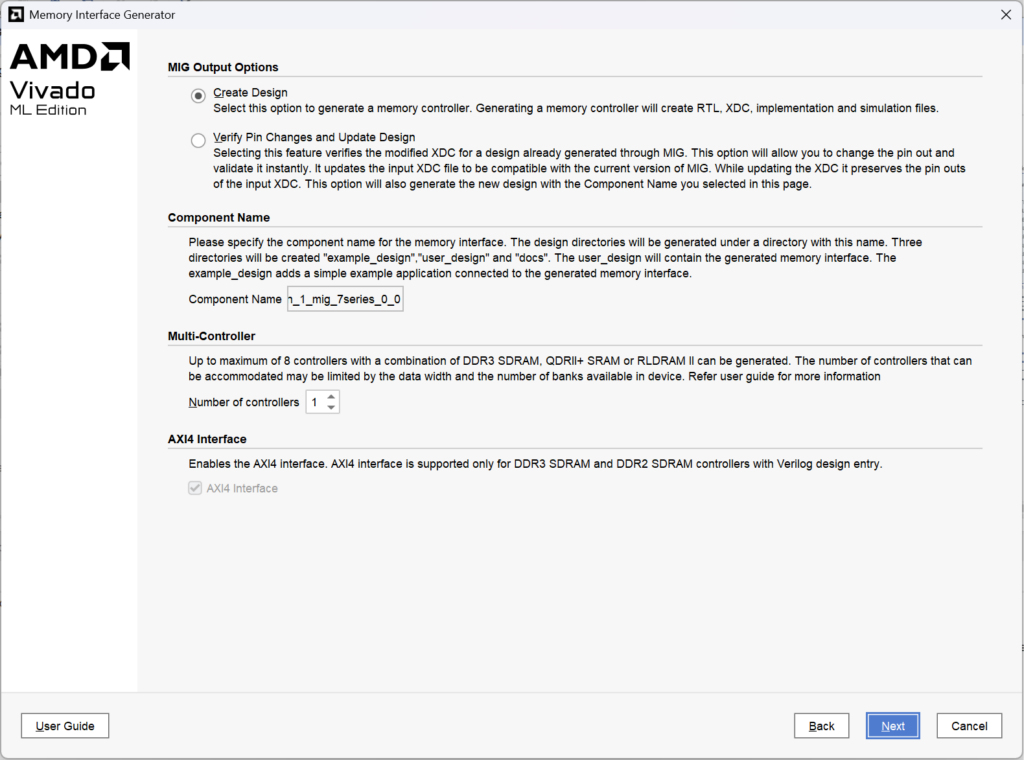

MIG核单独拿出来说一下,我的板子上有两片DDR3内存.
直接导入到Vitis和内存测试的官方例子就行了,其他直接运行.
测试结果 (因为MB的运行效率不太高,所以需要等一会)
