KiCad 画个心形 – 简单尺规作图

实在不容易啊,记录一下过程,特别不喜欢这种形状不标准的.确实不好画.纯纯的玩尺规作图.画出来比较丑也没什么好办法,虽然是初中生尺规作图,但是要构想一个也没那么简单.

先确定大概做多大,由初始第一步就决定了.

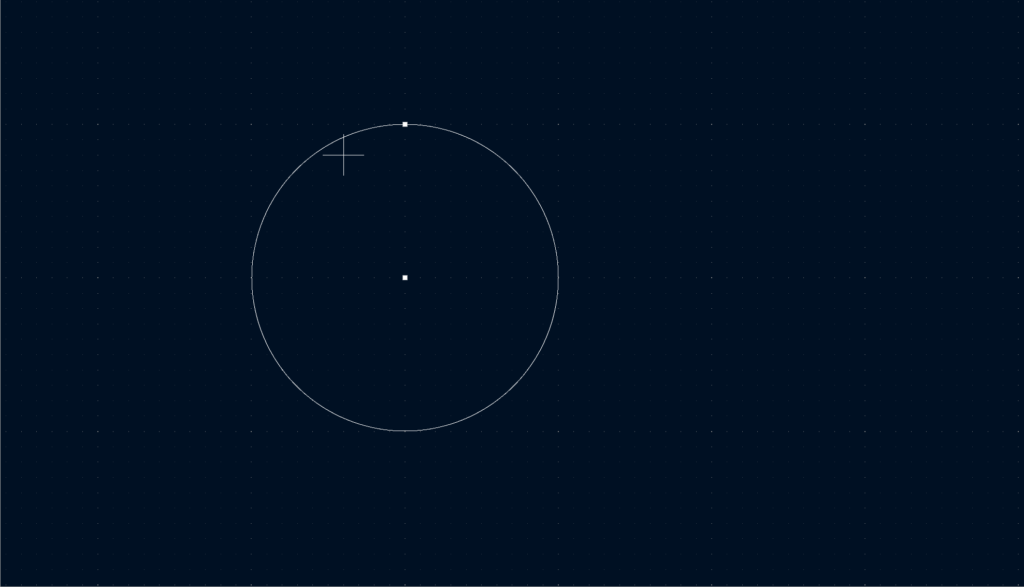

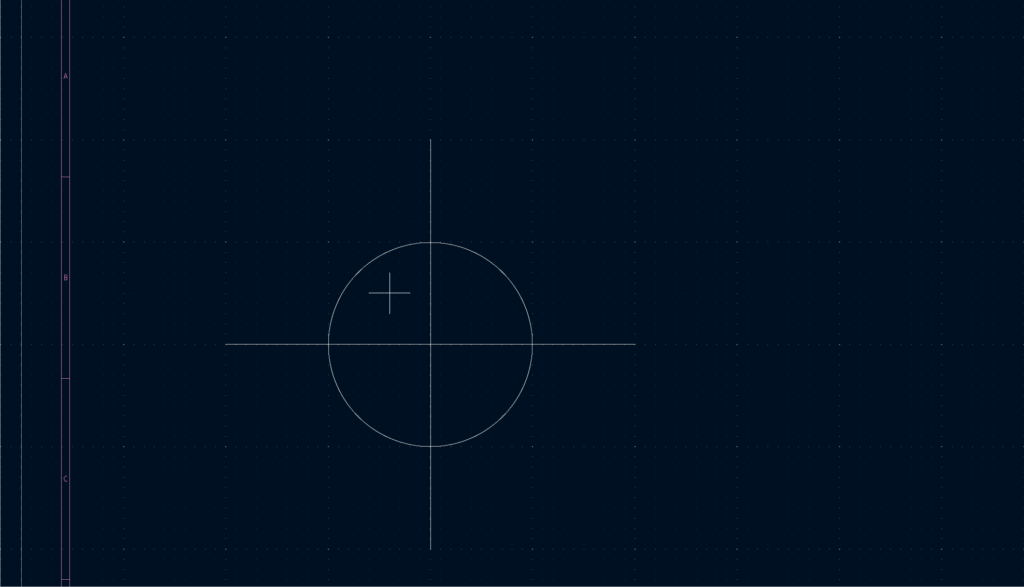

先画一个圆.

做四条垂线做定位.

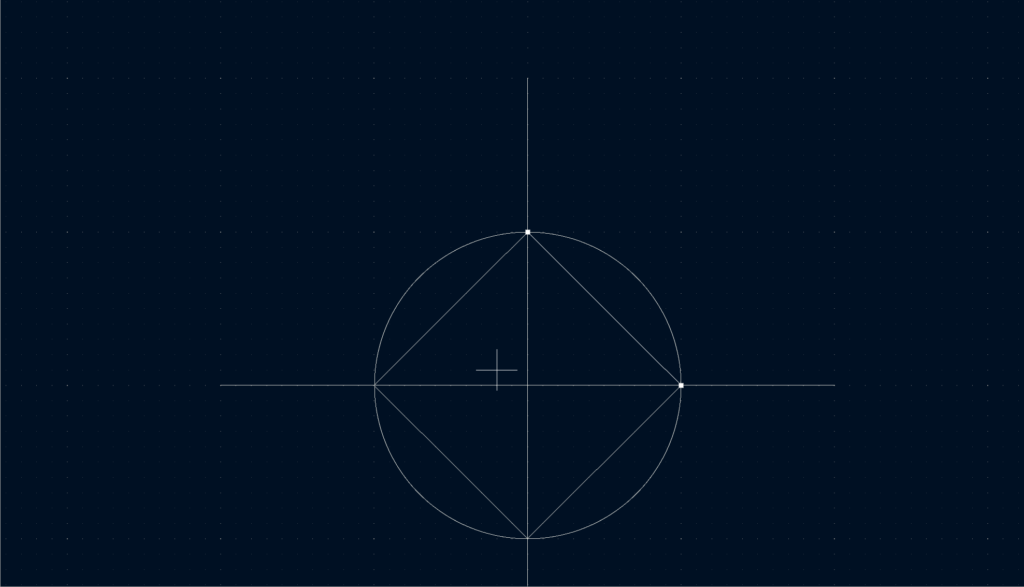

内部再把每条弦连起来.

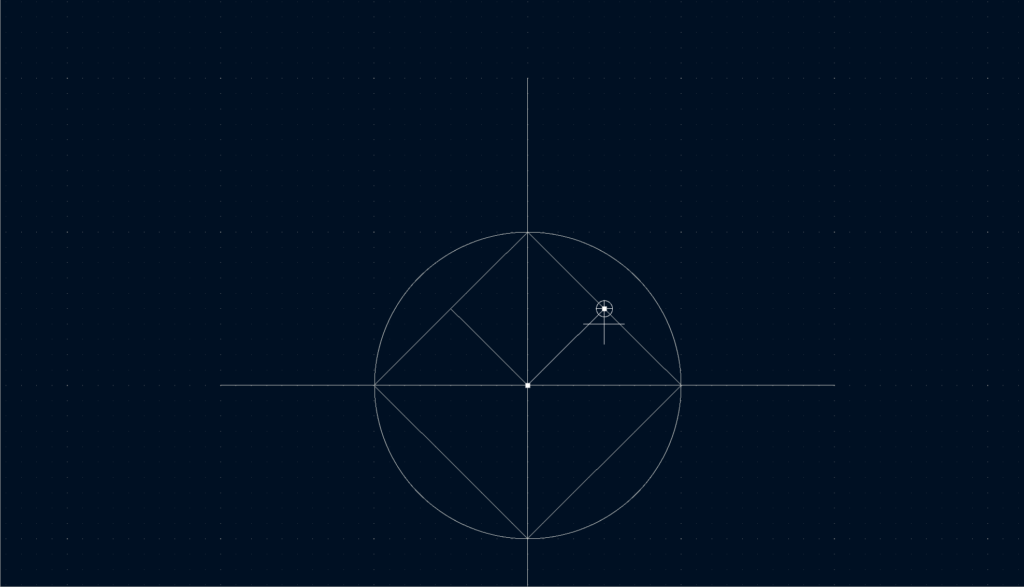

作两个垂线.

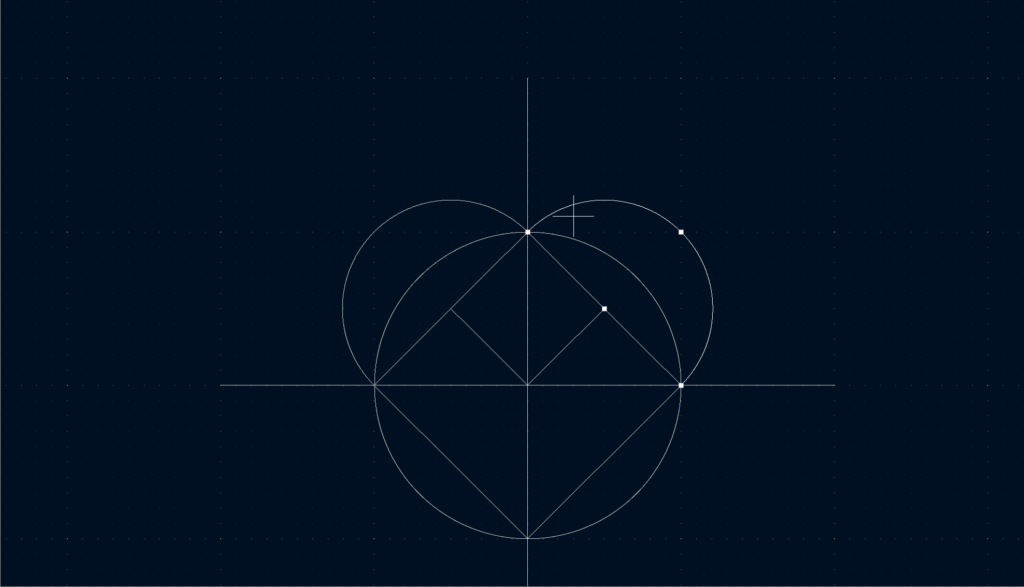

作出两个圆弧,半径为刚才作的垂线交点和圆上的点.

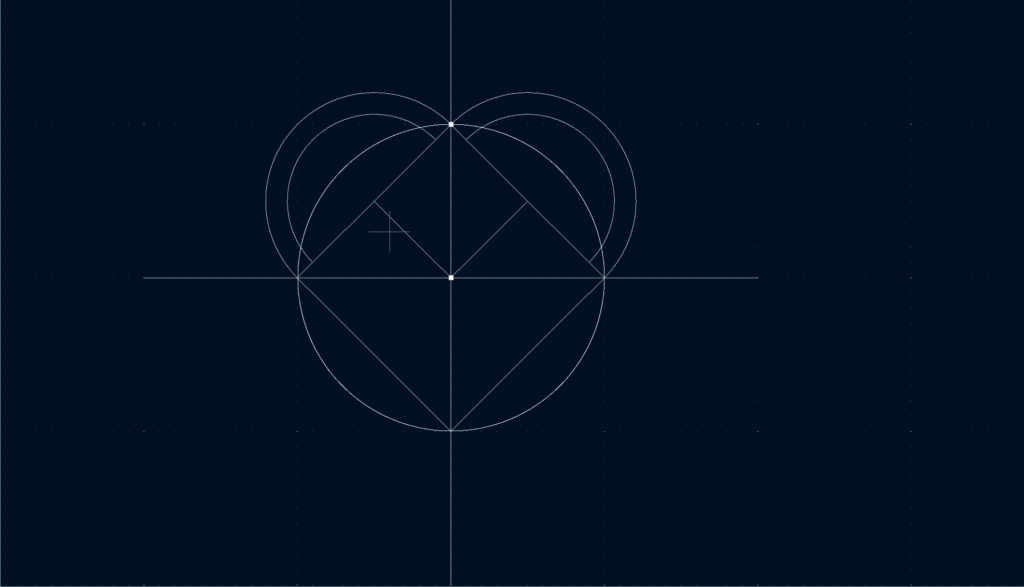

如果这时候发现图形过大,可以把半径缩小一点. -- 可选

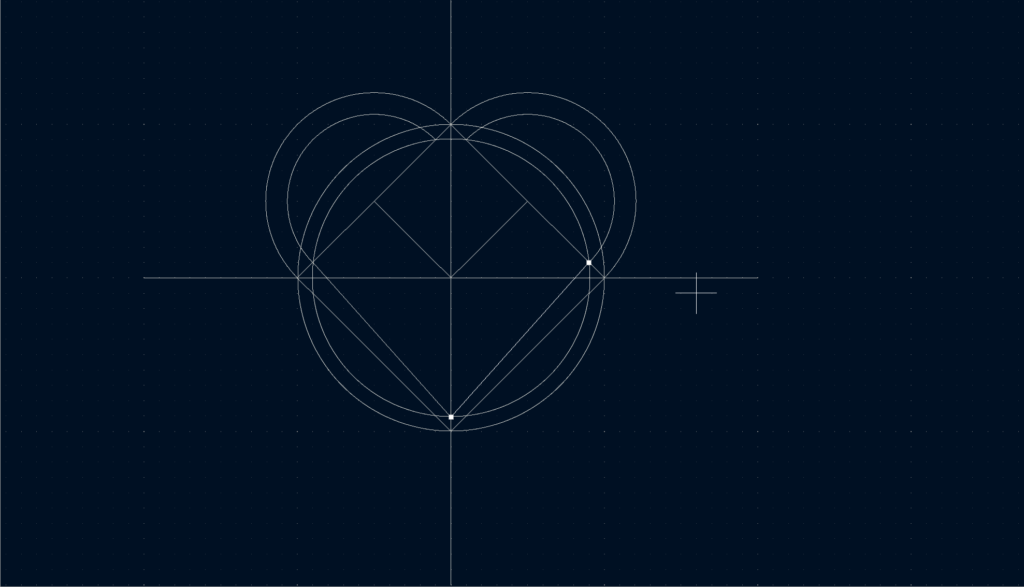

以直线连接到圆上的点,是个心形.

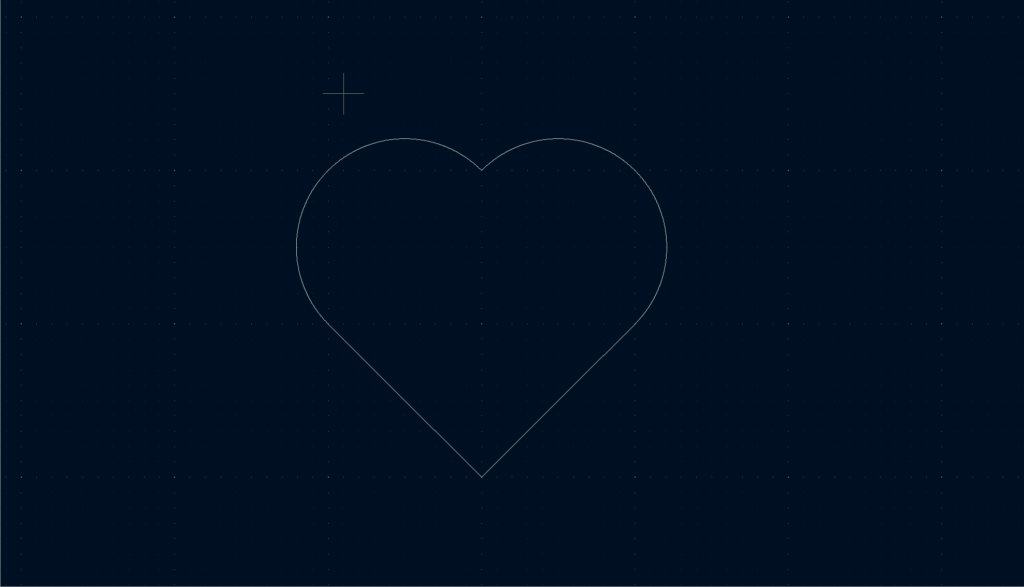

擦除所有辅助线.

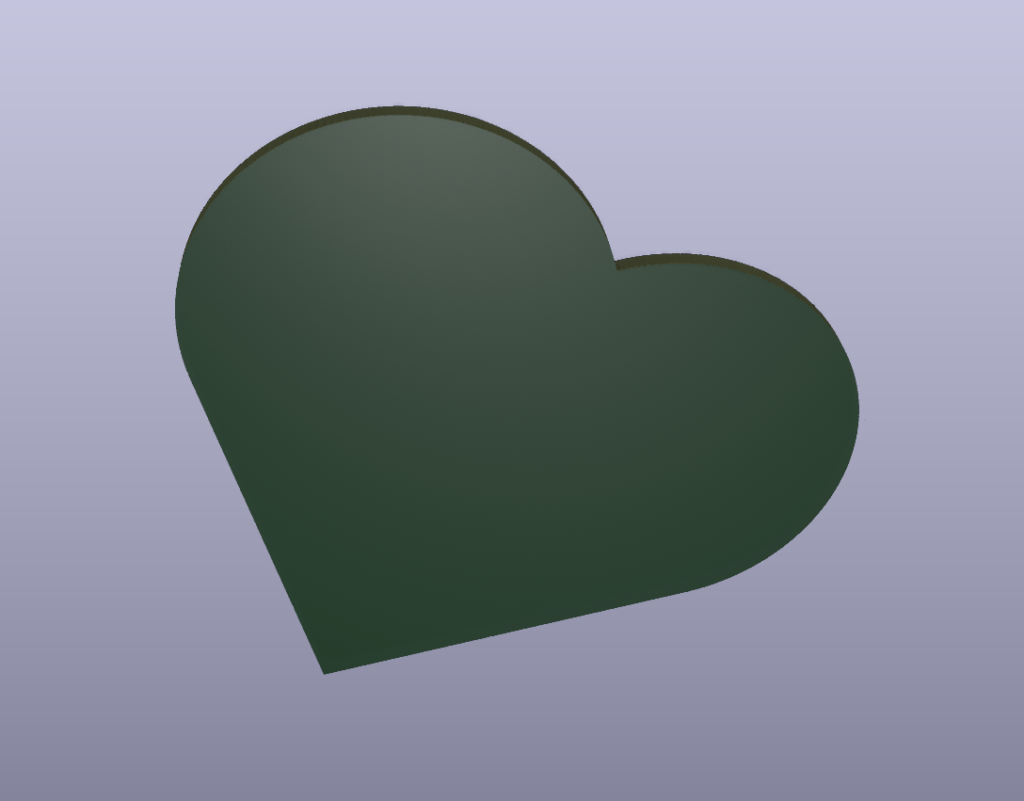

3D里看一下效果
